Unidades de disco Flexible

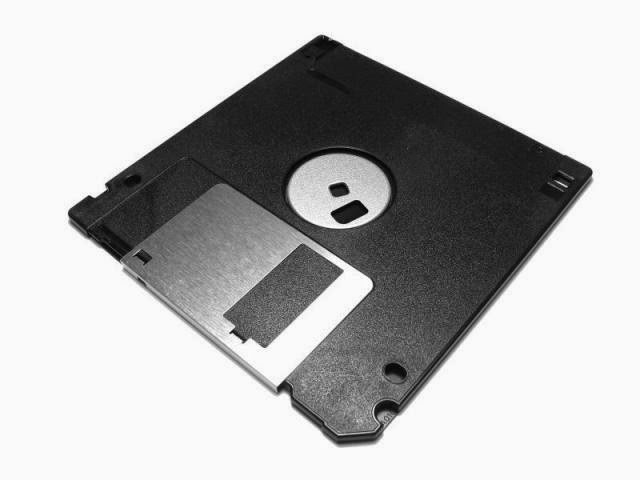

El disco flexible o Floppy ha sido el lugar de almacenamiento básico por excelencia . El disco es el soporte magnético que almacena permanentemente la información, de forma que el usuario pueda recuperarla en cualquier momento y trabajar con ella.

Las unidades de discos flexibles o disqueteras son aquellas que leen y escriben la información contenida en unos discos que son transportables e independientes de la unidad. A estos discos se les llama disco flexible, disquete o Floppy.

Por fuera:

(Parte delantera)

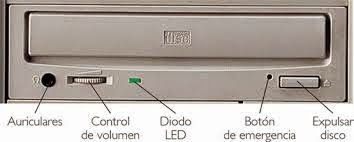

Frente:

1.- Ranura de inserción del disquete: permite soportar el disco, así como colocarlo de manera correcta para ser leído por el láser interno.

2.- Indicador: es un LED que enciende cuando se encuentra trabajando la unidad.

3.- Botón de expulsión: permite expulsar manualmente la charola para sacar ó colocar el disco.

Detrás:

4.- Cubierta: protege el mecanismo interno y sus circuitos.

5.- Conector S/PDIF: utilizado para la conexión de cable para señal digital.

6.- Selector de modo: establece si la unidad fungirá como esclavo ó maestro.

7.- Conector de 40 pines: permite por medio del cable IDE interconectarse con la tarjeta principal ("Motherboard").

8.- Conector de 4 terminales: recibe el conector de alimentación. Por dentro:  INSTALACIÓN: Algunas placas base obligan a que el disco duro que contiene el sistema operativo esté instalado en el puerto IDE1 como maestro. La distribución más óptima de dispositivos IDE, debe tener en cuenta que si vas a copiar archivos de un dispositivo IDE a otro y ambos estan conectados en el mismo cable de datos, el rendimiento se ve afectado, tardando mucho más tiempo que si estuviesen en puertos IDE diferentes (cables diferentes). La distribución "estandar" para un rendimiento óptimo es la siguiente:

En la foto de abajo se ve la parte trasera de una grabadora de CD. Todas las unidades CD ya sea un simple lector de CD o una grabadora de DVD son prácticamente iguales, en la foto se ve con detalle cada conector y para que sirve.

Como se ve en la foto además de mestro y esclavo existe otra configuración con el nombre de Cable Select. Si configuramos la unidad como Cable Select el sistema determinará automáticamente la configuración maestro/esclavo de la unidad, pero para que esto funcione todos los dispositivos del mismo cable IDE se deben configurar como Cable Select, además tendrás que comprobar que tu placa base soporta esta configuración. Para Configurar las unidades como maestro, esclavo o Cable Select se tendrá que colocar adecuadamente el puente (Jumper), como viene en ingles, para aquellos que no anden muy diestros en dicho lenguaje os diremos que maestro es "master" y esclavo "slave", así que siguiendo el dibujo que aparece detrás de la unidad uniremos los pines con el puente conforme nos interese.

Ahora introducimos la unidad en la bahia 5" 1/4 hasta que quede el frontal parejo con la caja y la sujetamos con tornillos. Ya solo queda conectar la unidad con el cable IDE, el cable de Audio y el cable de alimentación.

Un cable IDE se compone de tres conectores, en una punta hay solo un conector que es el que se enchufa a la placa base (azul), en la otra punta hay dos conectores cercanos, el de la punta es el maestro (negro) y el que esta mas abajo el esclavo (blanco).

Tras conectar correctamente el cable a la unidad solo queda enchufar nuevamente el ordenador y esperar a que la reconozca.
